寒地LED照明应用分析

发布时间:2020-03-17 11:15:00 浏览:7次 责任编辑:青岛华锐智创科技有限公司

  过10年左右的快速发展,LED照明已经进入快速推广阶段,市场应用从最初的南方地区逐步向中西部渗透扩展。但在实际应用中我们发现,在南方用的很好的户外照明产品,到了北方地区,尤其是东北、新疆等地区,产品的应用受到新的考验。本文通过分析寒地环境下影响LED照明的一些关键因素,找出对应的解决策略,最终发挥出LED光源的应有优势。


  一、寒地环境下LED照明的优势

  相对原有的白炽灯、荧光灯和高强度气体放电灯而言,LED器件在低温下的工作性能要好的多。这是和LED器件的温度特性密切相关的,图1是某品牌大功率LED器件温度和相对光输出曲线图。可以看出,随着结温的降低,灯具的光通量会相对增大。另外,根据图2我们可以看出,结温的降低,还可以降低LED光源的光衰过程,延迟灯具的使用寿命,这也是大部分电子元器件的特性。

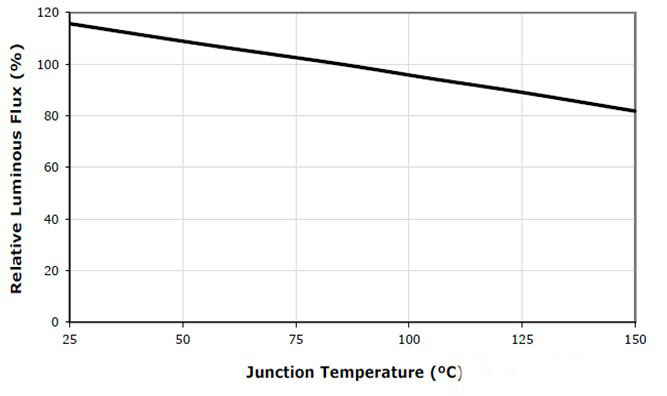

  图1 LED的结温-相对光输出曲线

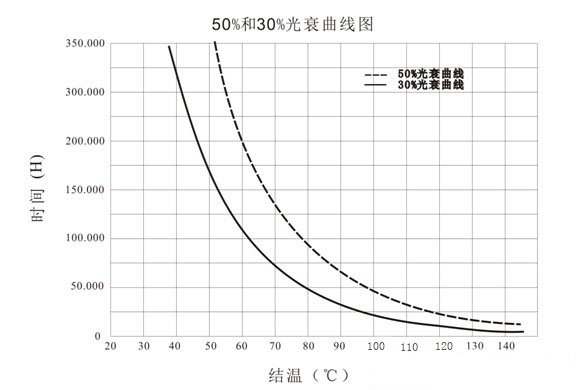

  图2 LED的结温-寿命曲线


  二、寒地环境下LED照明面临的困难和对策

  虽然LED本身在寒地条件下有更多的优势,只有弄清这些制约因素,找到对应的解决方案,就能充分发挥LED光源的优势,在寒地环境中大放异彩。


  1.驱动电源的低温启动问题

  主要的原因是现有的大部分成熟电源方案,都离不开电解电容的广泛应用。但是在-25℃以下低温环境中,电解电容的电解质活性明显下降,电容容量衰减很大〔1〕(如图3),导致电路不能正常工作。要解决这个问题,目前有两种方案:一是采用工作温度范围更宽的优质电容,当然这会带来成本的增加。二是采用无电解电容的电路设计,包括采用陶瓷叠层电容,甚至采用线性驱动等其他驱动方案。(a)钽电解电容 (b)铝电解电容

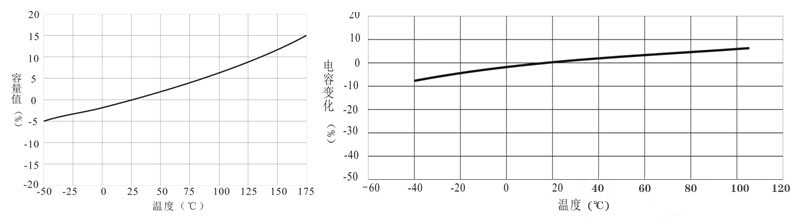

  图3 电解电容的温度容量变化曲线


  2.塑胶材料在高低温冲击下的可靠性问题

  根据国内外一些研究机构的研究人员实验证实:很多普通塑料和橡胶材料在-15℃以下的低温下韧性变差,脆性增大〔2,3〕。对LED户外产品而言,透光罩、光学透镜、密封件以及部分结构件都有可能采用塑胶材料,那么就需要对这些材料的低温机械性能进行仔细考虑。

  另外,LED灯具常采用塑胶件和金属的配合结构。由于塑料材质和金属材料在大温差环境下的膨胀系数差异较大,例如灯具常用的金属铝和常用塑料材料的膨胀系数大概相差5倍以上,这可能会导致塑料材料破裂,或者两者的间隙增大,最终致使防水密封结构失效,进而产品出现问题。

  在诸如东北这些高寒地区,从每年的10月份到次年的4月份,都可能处于冰雪季节。LED灯具在下午临近傍晚开灯前,温度可能低于-20℃以下,然后晚上通电工作后,由于灯具发热,又可能使得灯体温度上升到30℃~40℃以上,基本上每天灯具都要经历一次高低温的循环冲击。

  针对这种情况,国家半导体照明工程研发及产业联盟从2010年开始,连续推出两版的《寒地LED道路照明产品技术规范》LB/T005,其中的关于高低温冲击的实验方法,考虑了这种特殊环境下的工作方式,笔者认为非常值得借鉴和采纳。试验样品应经历图4所示的2个温度变化循环试验,每个循环历时5h。即:

  试验循环:5次;

  每个循环时间:5h;

  温度曲线:按图1规定;

  温度升降变化速率:0.5℃∕min~4.0℃∕min;

  循环开始温度:20℃;

  低温:-40℃,保持时间1h;

  高温: 40℃,保持时间1h;

  通电方式:在图1“A”点处开始通电至“B”点处。

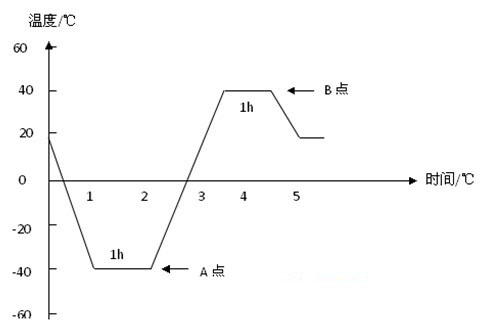

  图4 寒地照明LED产品的高低温冲击实验曲线


  同时,还有一种观点认为:不同可见光透雾能力是差不多的,理由是:不同光子的尺寸大小相比而言是绿豆和黄豆的关系,而相比雾粒子的尺寸,则相当于是个足球。当雾的浓度很大的时候,任何的光都很难穿过去。这个时候表现出来钠灯的黄光比LED的白光雾穿透能力更强,其主要原因是在LED白光照射下,雾呈现白茫茫一片,而黄光则表现出很好的诱导性〔图5〕。笔者认为这个观点还是有一定道理的,我们可以通过图5的两张照片看出这种差异,左边是LED的冷白光,右边是钠灯的黄光。

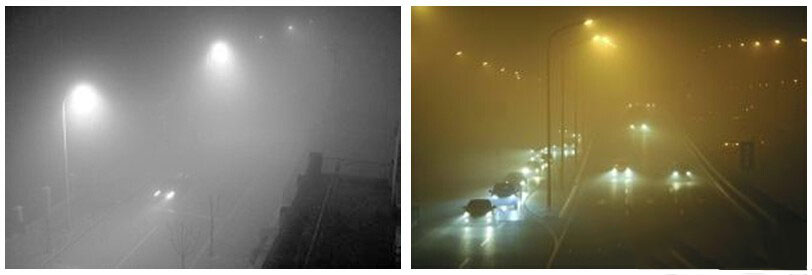

  图5 冷白光和黄光的诱导性对比照片


  相对而言,高色温LED的蓝色成分比例较大,黄光和红光的比例比例相对较少。高压钠灯和2700K的低色温的LED中,蓝光成分相对较少,黄光和红光的成分则相对较大。而且钠灯和2700K的LED相比,并没有多少优势,如果考虑到LED显色指数的影响,则低色温的LED有更多的优势。因此,寒地照明中,应该更多的考虑采用3000K以下的低色温LED,具有更好的透雾能力和诱导性。


  三、结语

  我们通过对寒地环境下多个因素的分析可以看出,LED作为一种半导体照明器件,有它自身的很多优势,但也存在有别于传统照明光源的一些问题,只有仔细的研究这些差异性,逐个认真分析解决,才能真正发挥出LED照明在寒地条件下的优势。——本文选自第2期《半导体照明》杂志
